Bagaimana cara memandang rendah pemrograman benda kerja dari sudut pandang seekor elang?
Bagaimana cara mempelajari detail setiap langkah pisau dengan tujuan mouse?
Salah satu caranya adalah: menggambar
1. Gambar apa yang harus saya gambar?
Hari ini, dari aspek penggilingan, saya sekali lagi menekankan trik besar ini:
Gambarlah diagram jalur alat
Langkah besar ini sudah merupakan langkah super besar. Namun, beberapa orang mungkin mengatakan bahwa metode ini bukan apa-apa, dan mereka telah mendengarnya sejak lama.
Ya, mengetahui tidak berarti itu akan efektif.
Saat Anda menggambar diagram jalur pahat, Anda dapat melihat lintasan jalur pahat secara visual, sehingga Anda dapat melihat ke bawah pada pemrograman bagian dari perspektif elang, dan Anda juga dapat mempelajari detail setiap langkah pisau dengan mouse .
Jadi bagaimana trik ini diterapkan dalam pemrograman?
Berikan contoh penggilingan angka:
Untuk bagian berikut, lubang bagian dalam dengan diameter D133,2 dan kedalaman 10 memerlukan pemesinan bidang bawah lubang melingkar bagian dalam.
Diagram jalur pahat adalah sebagai berikut: Gunakan interpolasi spiral untuk menurunkan pahat, lalu giling dengan ukuran dari dalam ke luar lingkaran demi lingkaran.
Program jalur alat ini terdiri dari dua bagian:
1. Program pemotongan interpolasi spiral
2. Program penggilingan permukaan bawah lubang bagian dalam
Saya telah berbagi ide pemrograman tentang penggilingan interpolasi heliks, jadi saya tidak akan membahas detailnya di sini.
Program penggilingan interpolasi spiral langsung ke atas adalah sebagai berikut:
...
#10=20
#11=16
#24=[#10-#11]/2
N1
G00 X#24 Y0
Z5.
#1=0
G1Z#1F1000
SAAT[#1GT-10]DO1
#1=#1-4
JIKA[#1LE-10]MAKA#1=-10
G3I-#24Z#1F500.
AKHIR1
G3I-#24
Setelah pemotongan spiral selesai, pahat Z=-10 telah diinterpolasi secara spiral ke bidang dasar lubang. Pada saat ini, lingkaran penuh digiling, dan kemudian lubang bawah digiling. Jalur alat seperti yang ditunjukkan pada gambar di bawah ini:
Giling lingkaran, lalu X bergerak satu langkah, lalu giling lingkaran penuh, dan seterusnya hingga ukuran akhir gambar.
Dari diagram jalur alat di atas, mudah untuk melihat bahwa nilai X terus berubah.
Bagaimana itu berubah?
Yaitu untuk bergerak satu langkah ke arah X, jika variabel #2 diatur untuk mewakili langkah (jarak setiap gerakan dalam arah X, yaitu langkah).
Jika jarak geraknya adalah 80% dari diameter pahat, maka:
#2=#2+0.8 *#11
Keterangan: #11 adalah variabel diameter pahat yang saya atur secara sewenang-wenang saat menulis program penggilingan interpolasi spiral.
Dengan cara ini, pergerakan jarak langkah diwujudkan melalui operasi kenaikan variabel #2.
Karena variabel himpunan #2 mewakili jarak langkah, pergerakan jarak langkah diwujudkan melalui operasi kenaikan variabel.
Jadi apa ruang lingkup #2?
Atau dengan kata lain, dari titik koordinat mana variabel #2 mulai bergerak, dan di titik koordinat mana operasi penambahan otomatis berakhir?

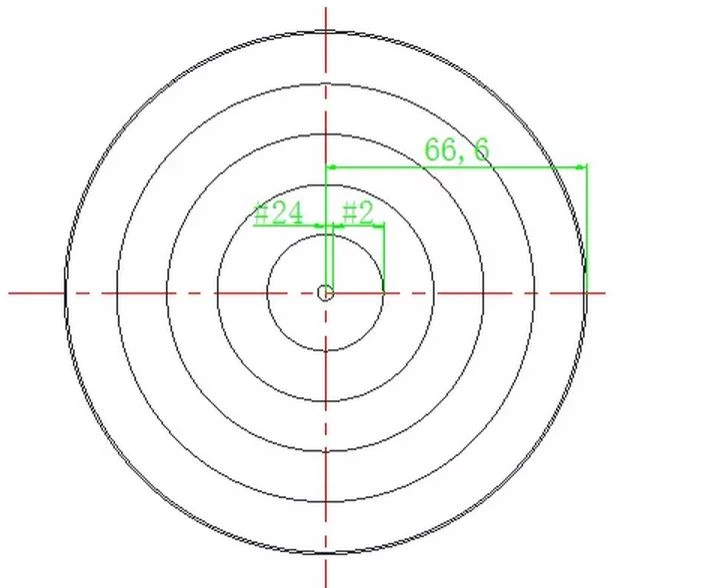

Variabel yang diatur pada gambar di atas:
#24 Interpolasi spiral memotong pahat ke bidang dasar lubang. Pada saat ini, penggilingan lingkaran penuh adalah koordinat variabel dalam arah X, yang merupakan titik potong awal #2.
Jadi: #2=#24
Sama seperti #2=#2+0.8 *#11 self-increment,
Dengan kata lain, variabel #2 bertambah menjadi ukuran 66,6, dan lingkaran diproses menjadi ukuran.
Dari sini, mudah untuk menghubungi pernyataan makro yang dikatakan saudara Jun sebelumnya, seperti pernyataan WHILE []DO
......

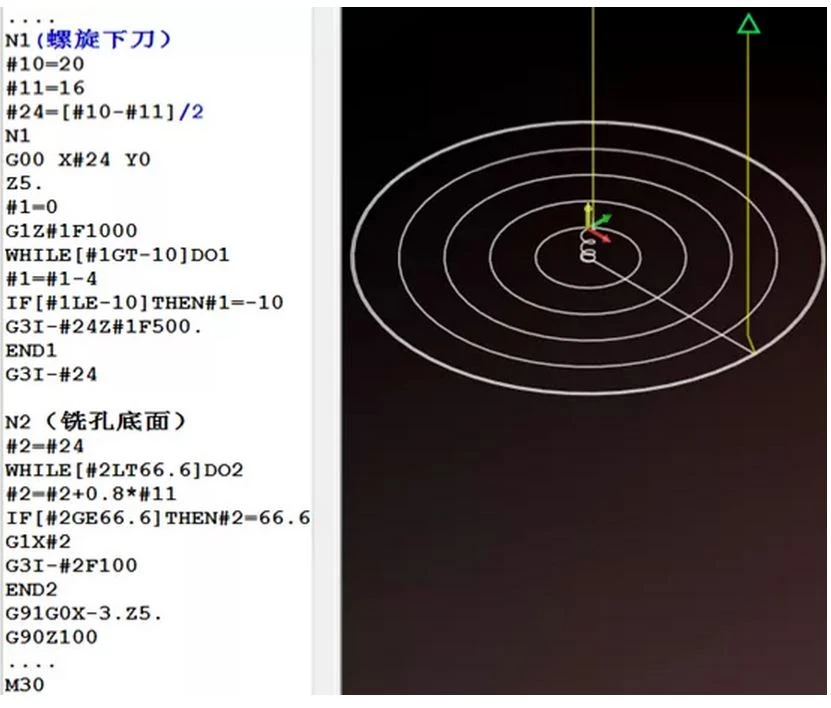

Dengan analisis sederhana di atas, program untuk penggilingan bidang rendah adalah sebagai berikut:
N2
#2=#24
SAAT[#2LT66.6]DO2
#2=#2+0.8*#11
JIKA[#2GE66.6]MAKA#2=66.6
G1X#2
G3I-#2F100
SELESAI2
