Dikenal sebagai salah satu dari Tujuh Keajaiban Dunia, Piramida Mesir selalu misterius dan memiliki sejarah yang kuat dan penuh warna dalam sejarah panjang. Struktur eksternal menara adalah struktur piramida segi empat, yang merupakan struktur yang sangat stabil, dan struktur internal bahkan lebih menakjubkan. Terlalu banyak misteri yang belum terpecahkan di dalamnya. Hari ini, editor akan mengajak semua orang untuk menggunakan penggilingan CNC untuk memproses model piramida. Ini juga merupakan hiasan yang sangat bagus untuk diletakkan di rumah sebagai hiasan.
1. Dasar matematika kontrol numerik
Sebelum menulis program, terlebih dahulu kita harus mempelajari matematika dasar untuk pemrograman. Kami menjelaskan melalui diagram persamaan fungsional.
Seperti yang ditunjukkan pada gambar, ini adalah grafik fungsi koordinat XZ. Sesuai dengan gambar, kita daftar persamaan fungsi XZ: Z=-X+A. Apa yang diungkapkan persamaan ini adalah sudut piramida, dan kita dapat menurunkan metode pemrosesan keseluruhan berdasarkan hubungan geometrisnya.
Pada gambar, D adalah diameter pahat; A adalah tinggi piramida, yang juga setengah panjang alasnya; B adalah jarak antara ujung pahat dan ujung piramida.
Di bawah ini kami mencantumkan posisi pusat pahat menurut persamaan fungsi (atur X1 ke posisi mana pun pada koordinat X):
X=X1+D/2
B=A-Z1=X1
2. Contoh analisis gambar
Setelah memahami dasar matematika di atas, kita dapat mulai menganalisis contoh gambar. Kami memproses bentuk piramida dalam kubus 100X100X60. seperti yang ditunjukkan gambar.
Menurut gambar, kami menganalisis dan memproses sebagai berikut:
1. Pilih pabrik akhir dengan diameter 20;
2. Posisi pahat pada arah X X=X1+10;
3. Jarak antara pahat dan puncak menara B=X1;
4. Ambil puncak piramida sebagai asal koordinat sumbu Z;

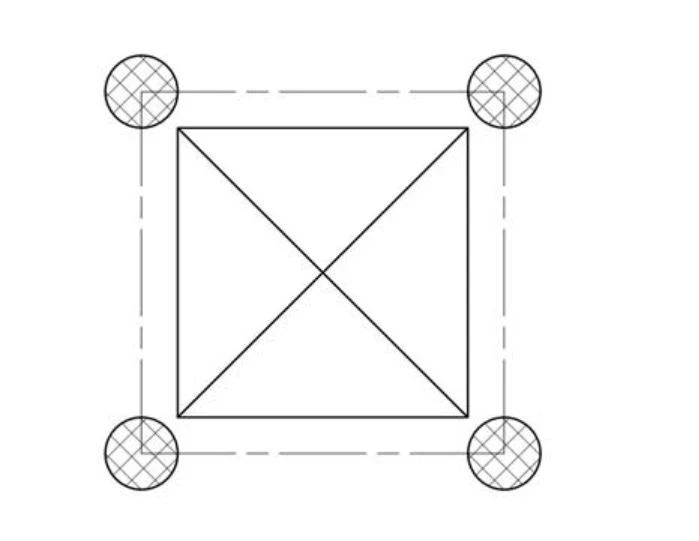

Mulai dari puncak piramida, setelah alat mencapai titik potong, alat ini memotong bulatan bujur sangkar sepanjang ketinggiannya, dan seterusnya, turun satu per satu. Seperti yang ditunjukkan pada gambar, gambar di bawah ini menunjukkan jalur pemotongan pahat.
Tiga, tulis programnya
Setelah melewati analisis matematis dan teknologi di atas, kami menulis program sebagai berikut:
G0G90G54X0Y0;
M03S800;
M08G43H1Z10;
#1=0;
SAAT[#1LE40]DO1;
#2=#1+10;
G01X#2Y-#2F300;
Z-#1F200;
G01X#2Y#2F300;
X-#2;
Y-#2;
X#2;
#1=#1+0.1;
AKHIR1;
G0Z50M09;
M30;
Jumlah umpan dari setiap lapisan di sini adalah 0,1, dan Anda dapat memodifikasi umpan yang berbeda sesuai dengan preferensi pribadi Anda.
