Nozel yang Diperpanjang
Ini adalah nosel khusus yang memperpanjang nosel mesin injeksi biasa sehingga dapat langsung menghubungi gerbang cetakan. Itu dipanaskan oleh koil pemanas listrik dan memiliki sistem pengukuran dan kontrol suhu. Suhu nosel harus {{0}} derajat lebih tinggi daripada laras. Mulut nosel sebenarnya adalah gerbang rongga, dan gerbang titik dengan diameter 0.8-1.2mm biasanya digunakan.
Karena nosel suhu tinggi secara langsung (atau tidak langsung) membentuk bagian plastik, cetakan harus diisolasi untuk mencegah suhu tinggi nosel mempengaruhi penyembuhan bagian plastik. Celah udara dan insulasi kulit plastik biasanya digunakan. Setelah injeksi dan penahan tekanan, nosel harus dipisahkan dari cetakan untuk meminimalkan area kontak antara nosel dan cetakan.
Nosel yang diperpanjang memiliki struktur sederhana dan sering digunakan dalam cetakan rongga tunggal. Yang umum digunakan adalah bentuk bulat, kerucut dan lainnya.

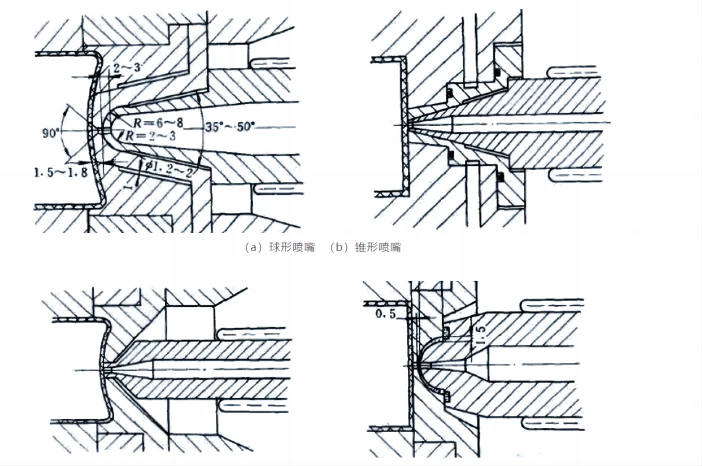

(a) nosel bulat (b) nosel berbentuk kerucut
(c) Nosel pembentuk (d) Nosel adiabatik
Struktur nosel ekstensi
Gambar (a) Nosel memanjang ke dalam selongsong sprue, nosel diposisikan di bahu dan menahan gaya, dan ada busing untuk menambah celah antara nosel dan selongsong sprue.
Gambar (b) Permukaan ujung nosel adalah bagian dari rongga, dengan semak perantara, celah celah udara, dan pemasukan air pendingin.
Gambar (c) Nosel harus diposisikan berlawanan dengan dudukan injeksi untuk menahan tekanan. Ujung depan nosel cocok dengan lubang, dan pemuaian termal harus dipertimbangkan
Tonjolan dan flash.
Gambar (d) adalah nosel penyekat panas, dengan kulit penyekat panas plastik berbentuk mangkuk, dengan ketebalan tengah 0.4-0.5mm dan sisi luar 1.{{7 }}.5mm. Bahu tekanan disematkan dengan paking PTFE. Pastikan kekakuan yang kuat di bagian bawah cangkir sariawan.
